Товары

В связи с большим ассортиментом продукции, уточняйте цены, наличие и условия предоставления скидок отправив заявку по электронной почте:

zipdetal@mechprivod.com

Муфты кулачковые чугунные и упругие элементы GIFLEX GET с установкой на вал при помощи Taper Lock

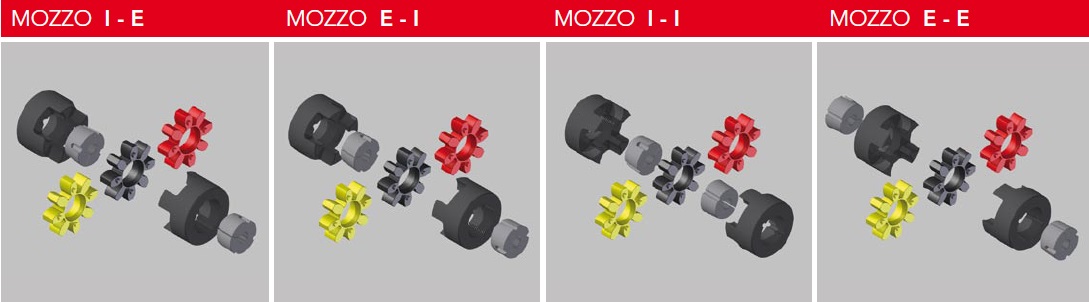

Исполнение муфт для комплектов

Комплект муфты состоит из 2 полумуфт под Taper Lock+ звездочка:

cторона E + сторона I + упругий элемент.

  cторона E + сторона E + упругий элемент.

cторона I + сторона I + упругий элемент.

Для данного типа муфт при установки на вал необходима втулка коническая (в комплект не входит).

Перевод обозначений при работе с фильтром по продукции

Пример 1.

Комплект GET 28-38/EI :

1) Применяется сторона E и I. Основное отличие заключается в установке и крепления конусной втулки TaperLock. В полумуфте "сторона E" втулка и зажимные винты устанавливаютя с внешней стороны изделия, а в полумуфте "стороана I" со внутренней стороны перед "звездочкой"

2) В описании муфты 28-38 указана применяемая втулка TaperLock. В данном случае применяется втулка 1108. Размеры посадочных диаметров для установки на вал можно уточнить в разделе "TAPER LOCK.Коническая втулка"

3) Эластичный элемент черный : указана какая звездочка применяется в комплекте.

Пример 2.

Элемент GET 28-38/E

Если вам нужно заменить какую либо сторону, то Вам нет необходимости приобретать комплект. Вы выбираете сторону E или I (элемент муфты).

.

Перейти к оплате товара на сайте для Физ.Лиц.(жми сюда)

Муфта:комплект муфты | полумуфта (элемент)
Наименование муфты:GET 28-38 | GET 38-45 | GET 42-55 | GET 48-60 | GET 55-70 | GET 75-90
Сортировать по:НазваниюЦене
На странице:
Комплект чугунный GIFLEX GET 28-38/EI  с черным эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 28-38/EI с черным эластичным элементом под Taper Lock
Артикул:  3202800
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
3211.95РУБ
Комплект чугунный GIFLEX GET 28-38/EI  с красным эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 28-38/EI с красным эластичным элементом под Taper Lock
Артикул:  3202801
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
3221.45РУБ
Комплект чугунный GIFLEX GET 28-38/EE  с красным эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 28-38/EE с красным эластичным элементом под Taper Lock
Артикул:  3202802
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
3221.45РУБ
Комплект чугунный GIFLEX GET 28-38/II  с красным эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 28-38/II с красным эластичным элементом под Taper Lock
Артикул:  3202803
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
3221.45РУБ
Комплект чугунный GIFLEX GET 28-38/EE  с черным эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 28-38/EE с черным эластичным элементом под Taper Lock
Артикул:  3202804
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
3211.95РУБ
Комплект чугунный GIFLEX GET 28-38/II  с черным эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 28-38/II с черным эластичным элементом под Taper Lock
Артикул:  3202805
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
3211.95РУБ
Комплект чугунный GIFLEX GET 28-38/EI  с желтым эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 28-38/EI с желтым эластичным элементом под Taper Lock
Артикул:  3202806
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
3367.75РУБ
Комплект чугунный GIFLEX GET 28-38/EE  с желтым эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 28-38/EE с желтым эластичным элементом под Taper Lock
Артикул:  3202807
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
3367.75РУБ
Комплект чугунный GIFLEX GET 28-38/II  с желтым эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 28-38/II с желтым эластичным элементом под Taper Lock
Артикул:  3202808
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
3367.75РУБ
Элемент чугунный GIFLEX GET 28-38/E полумуфта под TaperLockЭлемент чугунный GIFLEX GET 28-38/E полумуфта под TaperLock
Артикул:  3202840
Производитель: Chiaravalli; Муфта: полумуфта (элемент); Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
1491.5РУБ
Элемент чугунный GIFLEX GET 28-38/I полумуфта под TaperLockЭлемент чугунный GIFLEX GET 28-38/I полумуфта под TaperLock
Артикул:  3202841
Производитель: Chiaravalli; Муфта: полумуфта (элемент); Наименование муфты: GET 28-38; Втулка: 1108; Материал: Чугун;
1491.5РУБ
Комплект чугунный GIFLEX GET 38-45/EI  с черным эластичным элементом под Taper LockКомплект чугунный GIFLEX GET 38-45/EI с черным эластичным элементом под Taper Lock
Артикул:  3203800
Производитель: Chiaravalli; Муфта: комплект муфты; Наименование муфты: GET 38-45; Втулка: 1108; Материал: Чугун;
4738.6РУБ

Муфта кулачковая с упругим элементом

Муфта кулачковая общемашиностроительного применения предназначена для передачи крутящего момента путем соединения (геометрического замыкания) соосных валов. Кулачковая муфта относится к типу сцепных управляемых муфт. Проще говоря, муфта предназначена для присоединения электродвигателя к приборным механизмам. Соединяет валы, приобретающие в рабочем процессе незначительные перекосы и смещения осей. Упругий элемент (звездочка) позволяет компенсировать незначительные осевые, радиальные и угловые смещения.

Преимущества

Особенности конструкции кулачковой муфты обеспечивают работу ее несущих элементов на сжатие, что значительно увеличивает допустимые эксплуатационные нагрузки на узел в целом. Специальный профиль кулачков и упругий материал зубчатого венца позволяют компенсировать незначительное смещение валов (возникающее при монтаже или тепловом расширении в процессе работы), а также обеспечивают эффективное гашение крутильных колебаний.  Кулачковая муфта способна передавать значительный крутящий момент, отличаясь при этом компактностью, малым весом и низким моментом инерции. Кулачковая муфта  гарантирует передачу мощности с погашением крутильных колебаний и со смягчением ударов, которые появляются в результате неравномерной работы двигателя.
